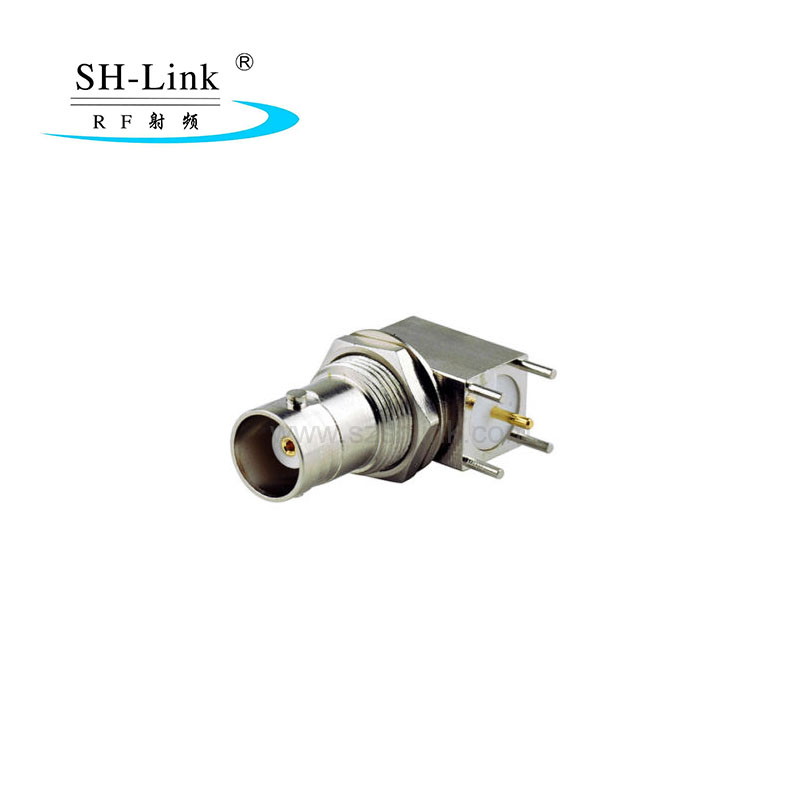

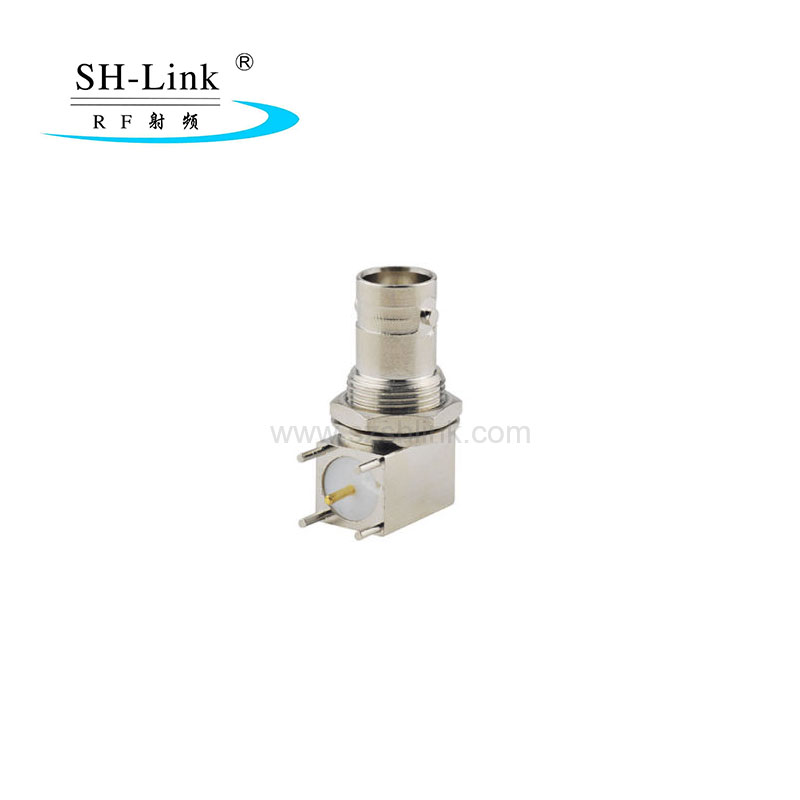

BNC插板弯母头

BNC是一种采用卡口式耦合结构的射频同轴连接器,其特性阻抗分为50欧姆和75欧姆种,可快速连接/断开、可靠锁定等,广泛应用于计算机领域、无线网络、医疗设备和电子仪器等领域的射频同轴电缆连接。

技术特性:


特性阻抗:50Ω,75Ω


极限频率:6GHz


驻波比:1.1+0.02f(GHz) For RG316/


插入损耗:0.250×√f(GHz)


耐电压:750V / 50 Hz


绝缘电阻: ≥1000MΩ


接触电阻:中心导体间 ≤5 mΩ ;外导体间 ≤1 mΩ


机械参数


插入力 ≤25N


拔出力 8N-20N


接触保持力 ≥10N


插拔次数 ≥500cycles


使用环境


温度范围 -55°C (-67°F)up to +155°C(+311°F)


湿度 MIL-STD-202


振动 MIL-STD-202


耐蚀性 MIL-STD-202


材料


壳体 黄铜


中心接触体:插针 黄铜 ;插孔 铍铜


外接触体 铍铜


压接套管 铜


其它金属件 黄铜


绝缘材料 聚四氟乙烯


  • *
  • *
