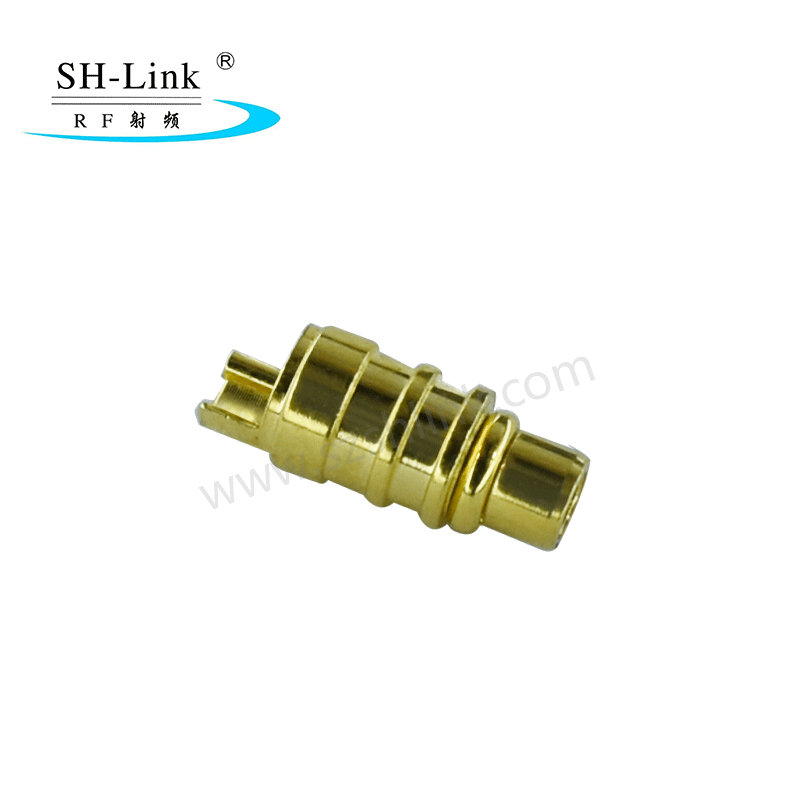

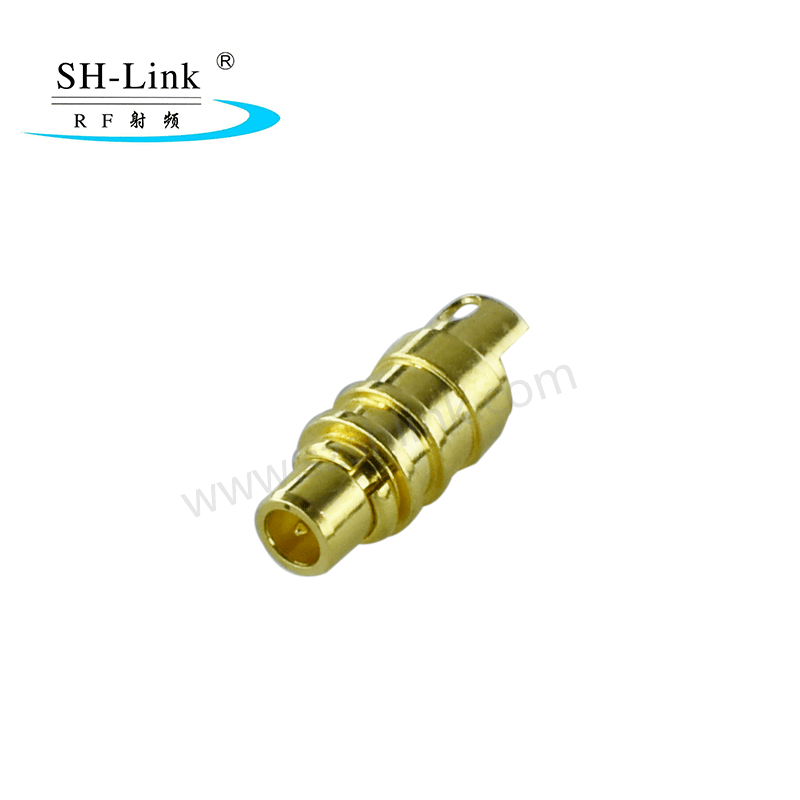

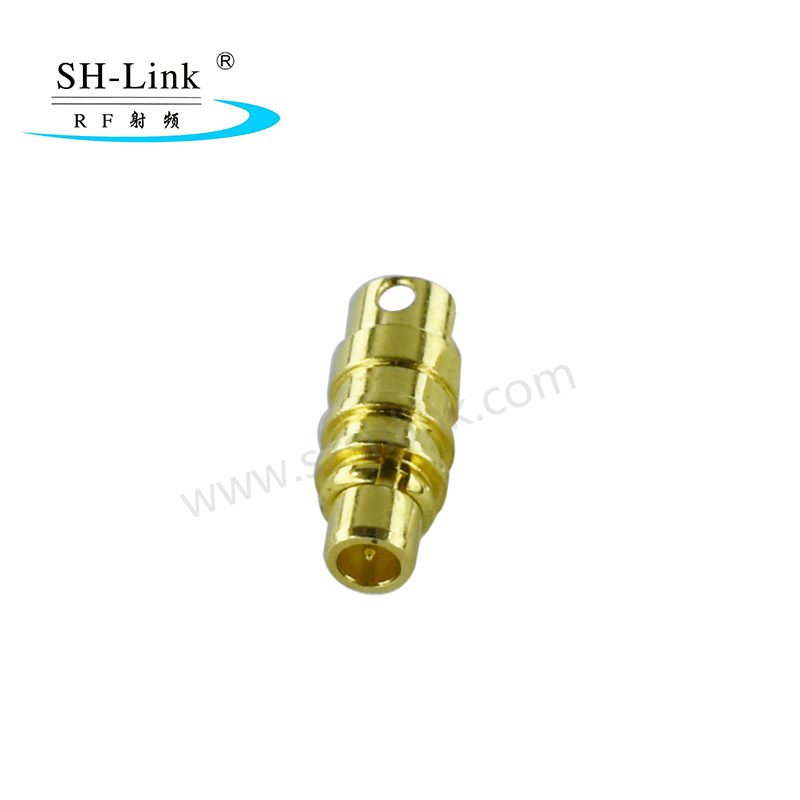

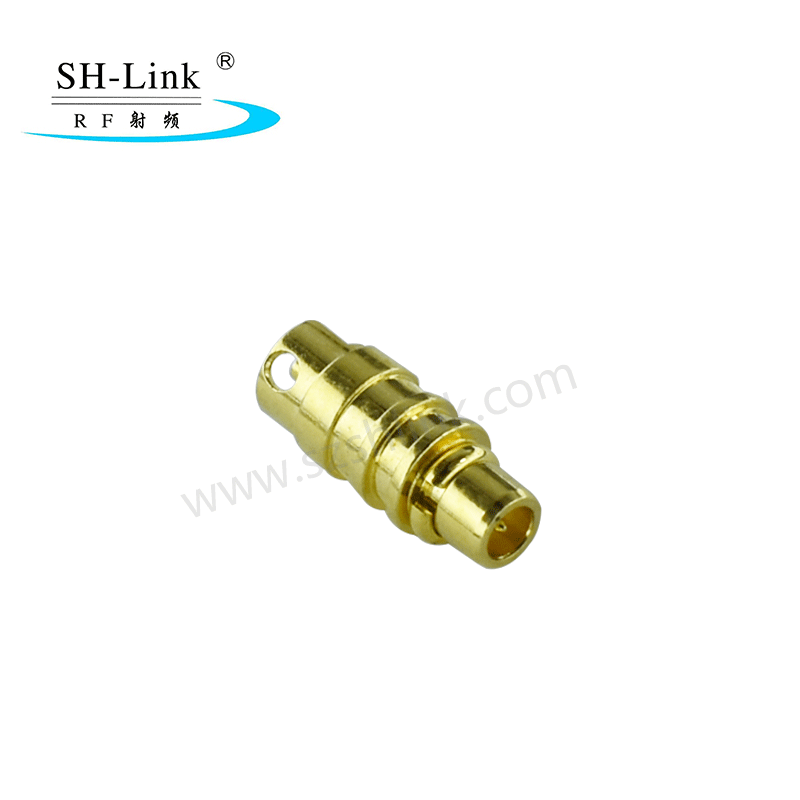

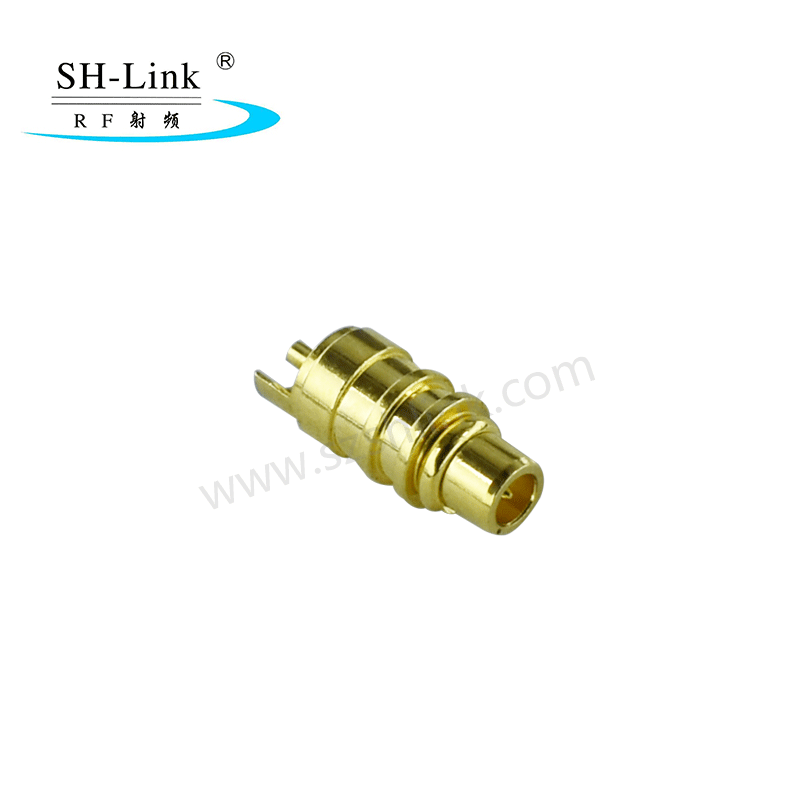

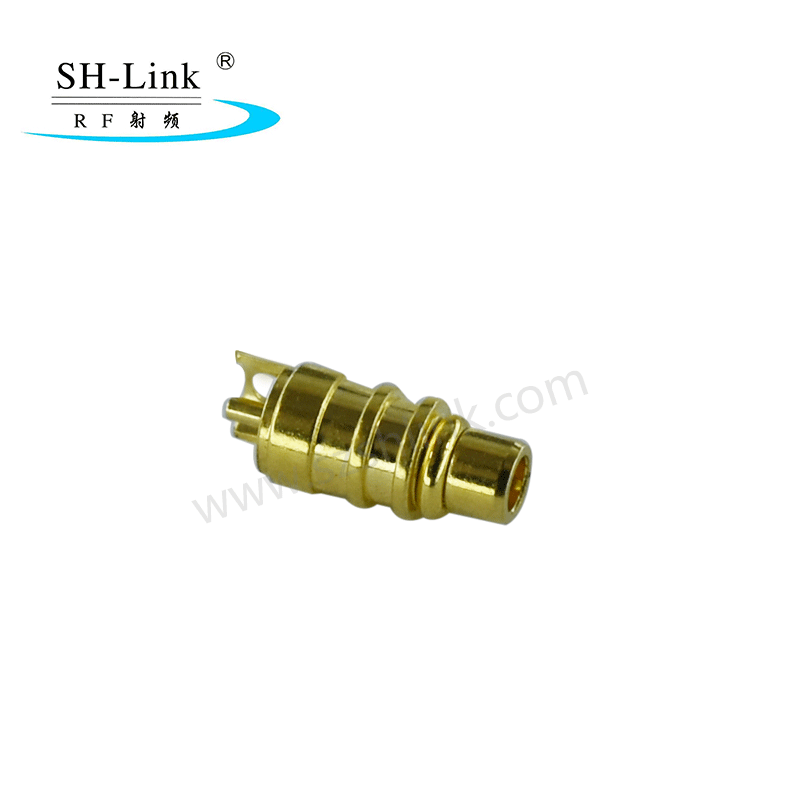

MMCX弯公头（Mmcx-c-jw1.5-1）

MMCX type RF coaxial connectors are characterized by their small size, light weight, and convenient and
reliable  connection. They can be widely used in small mobile communication and network equipment 、
where size and weight are important for connecting RF coaxial cables or transmitting RF signals.


Frequency range: DC-3GHz,
Impedance: 50 ohms,
Temperature resistance: -55°C-155°C,


 Connector Materials:
body: Gold-plated brass 1U'';
pin contact: Gold-plated brass 2U'';
Insulator: PTFE
Clamping Ring: Gold-plated beryllium copper 2U''


We offer high-quality, high-volume production. We offer custom lengths and sizes at competitive
prices, ensuring reliable and secure operation.


MMCX型射频连接器是一种比MCX更小的微型产品。特性阻抗50欧姆。它具有体积小、重量轻、连接方便可靠。可广泛用于对系统体积，重量都有要求的小型移动通讯、网络设备中连接射频同轴电缆或传输RF信号用。采用表面贴装（SMT）技术，适合批量生产的仪器设备装配流水线。
温度范围    -55～155°C
特性阻抗    50Ω
频率范围    DC～6GHz
工作电压    170Vr.m.s
耐压    500Vr.m.s
接触电阻：      内导体之间    ≤5mΩ
               外导体之间    ≤2.5mΩ
绝缘电阻    ≥1000MΩ
内导体保持力    ≥0.28N
插入损耗    0.18dB/1GHz
连接器啮合力    ≤15N
连接器拉脱力    ≤6N
电压驻波比   ：       直式    ≤1.25/3GHz
                    弯式    ≤1.43/3GHz
耐用性    ≥500次
  • *
  • *
